Sabtu, 05 November 2011

Memodifikasi mesin tepung

         Banyak infestor ingin segera memiliki mesin penepung dengan cara instan cepat mudah dan murah yang pada ahirnya menjadi mubah ( sia - sia ), bagi yang berkantong tebal mungkin hal biasa dalam berbisnis dan dianggap beli ilmu dan tambah pengalaman.
         Tetapi lain halnya dengan yang bermodal paspasan makin gagal makin penasaran dan cari tambahan modal kesana kemari yang ahirnya patah semangan dan hancur, kalau tidak semua harta dijual bahkan pinjaman menumpuk disana - sini. kasihan memang bagaikan makan buah simalakama.
Ada beberapa cara agar tidak kecewa pada saat akan membeli barang yaitu lihat dan buktikan apakah barang yang akan anda beli itu sesuai iklan yang ditawarkan.....?
          Nah ini adalah salah satu contoh mesin tepung yang gagal dan kami sudah banyak melakukan modifikasi di berbagai daerah dengan bermacam - macam jenis mesin.



         Mesin ini hanya digerakan dengan diesel 24 pk, menggunakan cyclun tetapi tidak menggunakan ayakan untuk memastikan kehalusanya, menurut pemiliknya mesin ini mampu membuat tepung batok hingga 300Kg dengan kehalusan 80 mesh. ternyata setelah dipasang dan dicoba tepungnya seperti pasir dan hasilnya kurang dari 100Kg serta debunya kemana-mana yang mengakibatkan folusi lingkungan dan dikomplain warga sekitarnya.




           Kalau mesin yang ini masih bisa di modifikasi karena penggeraknya cukup besar yaitu dengan menggunakan mesin Mitshubishi D16 walaupun harus mengeluarkan dana yang cukup banyak juga yang sebetulnya cukup untuk membuat mesin baru, kemungkinan setelah kami modifikasi mesin ini akan bisa menghasilkan tepung dengan mesh 80 hingga 250 Kg.




         Tehnisi kami sedang memodifikasi mesin diatas, walaupun harus banyak menggunakan berbagai macam cara agar mesin ini natinya dapat difungsikan sebagaimana mestinya dengan hasi tepung yang dapat diharapkan.
kapasitas prduksi adalah autput tepung yang dihasilkan dengan kehalusan standar mesh 80 bukan sekedar hasil yang dikeluarkan dari mesin walaupun hasilnya kasar seperti pasir bakhan sebesar beras, apakah hasil itu bisa disebut sebagai tepung...?







           Dalam waktu pengerjaan selama 35 hari mesin giling dan cyclun sudah berdiri, selanjutnya kami akan melakukan pemasangan bearing - bearing dan pengecatan.
setelah mesin selesai di cat diesel penggerak dipasang dan mesin sudah siap beroperasi hanya cukup ditunggu oleh paling banyak 2 orang tenaga kerla, tidak banyak debu, tidak bising karena diesel penggerak ditempatkan diruangan terpisah yang kedap suara denga knalpot diberi peredam suara.







        Nah semoga ini dapat menjadi pertimbangan dalam menentukan infestasi pembuatan mesin tepung berkapasitas besar. Kami akan menjelaskan secara detail bagaimana cara pembuatan dan pengoperasianya serta bisa mengajak anda melihat mesin yang sedang beroperasi sesuai kapasitas yang kami tawarkan setelah ada kepastian anda akan berinfestasi.

Sabtu, 23 Juli 2011

Membuat minyak nilam dan cengkih






          Minyak nilam dan cengkeh merupakan komoditi export dan lokal dengan harga jual yang cukup terbilang tinggi, semuanya itu dibuat dari daun ataupun ranting yang telah dikeringkan.
Pohon nilam mudah tumbuh diberbagai tempat namun pada tempat tertentu kadar minyaknya bisa berbeda begitu juga dengan cengkih, sedangkan perbedaan nilam dan cengkih adalah dari tekstur pohonya.






          Pohon nilam adalah jenis tanaman perdu atau sejenis rumput liar dan tidak berumur panjang namun dapan ditanam di halaman rumah, batas pekarangan sawah atau dapat juga sebagai tanaman tumpangsari / tanaman sela, cara memanenya pohon dipangkas dan nanti akan bersemi lalu dipangkas lagi bisa sampai beberapa kali.
setelah bohon nilam dipangkas lalu dijemur dengan batang2xnya hingga kekeringan tertentu baru pisa diproses dengan tungku penyulingan.

          Berbeda dengan pohon cengkih, pohonya bisa besar dan tinggi serta bisa berumur puluhan tahun. sebenarnya pohon cengkih dibudidayakan untuk diambil buahnya, namun apabila musim gugur daunya sangat melimpah dan ahirnya setelah dijemur dan cukup kering dapat disuling untuk diambil minyaknya yang sangat khas dengan bau cengkih itu sendiri.



           Proses penyulingan adalah, daun nilam atau daun cengkih kering dimasukan kedalam ketel penyulingan yang diberi pipa penguapan dan ditutup rapat lalu dimasak / dikukus.
bagian tengah pipa penguapan direndam dalam bak yang diisi air untuk medinginkan uap dari proses pemasakan
agar uap yang keluar dari pipa berubah menjadi air yang bercampur dengan minyak hasil sulingan dan ditampung pada suatu wadah.
dalam wadah penampungan minyak akan terpisah dengan air dan minyaknya diambil sebagai hasil penyulingan yang kita inginka sedangkan airnya kita buang.


         Disini perkenankan kami untuk menawarkan pembuatan ketel penyulingan dengan 2 ukuran dan bisa dibuat dengan baha plat stainlis atau plat besi.
.
1. Diameter ketel 180Cm kapasitas isi untuk nilam kering 500Kg dan untuk daun cengkih kering 1000Kg.


2. Diameter ketel 154Cm kapasitas isi nilam kering 300Kg dan daun cengkih kering 700Kg.

Kamis, 14 Juli 2011

Mesin penepung Batok, Onggok dan Kayu kapasitas Besar

Mesin ini biasa digunakan untuk membuat tepung Batok hingga 500kg/jam, Onggok (ampas tapioka) 1200Kg/jam dan serbuk kayu keras 300kg/jam.

Dimensi
Panjang       : 7 metr
Lebar          : 4 meter
Tinggi          : 9 meter
Berat           : +/_ 7 ton
Penggerak   : Diesel 10 cylynder / electro motor 220Hp 3 phase






Untuk menghasilkan tepung Batok yang berkuwalitas Bahan baku batok sebelum digiling harus dibersihkan  dari kotoran dan serabut











Untuk kotoran / serat batok akan mengalami penyusutan sekitar 10%














Bahan baku Onggok kering













Ampas tapioka yang telah dikeringkan biasa disebut Onggok

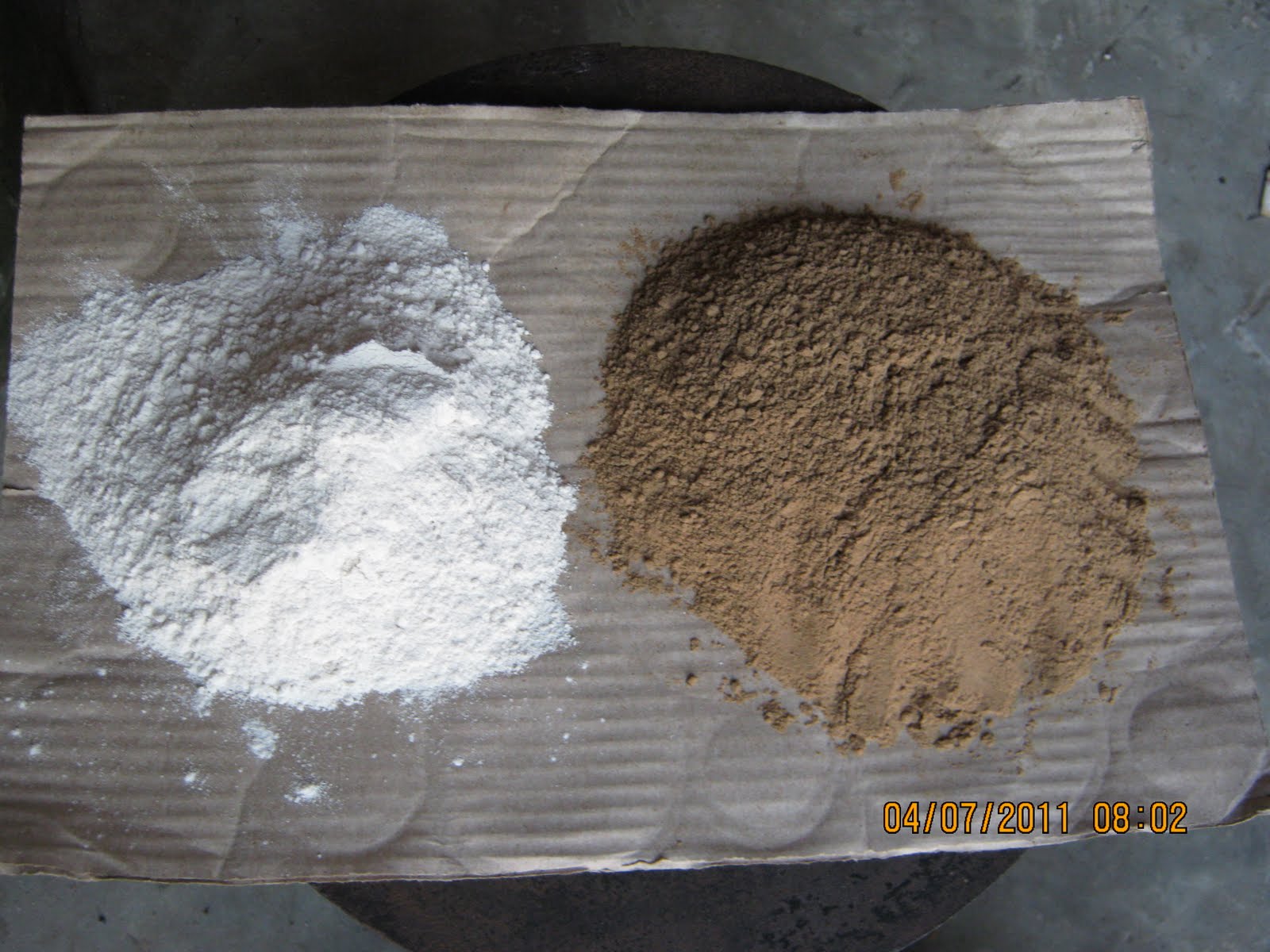

Tepung Onggok dan Batok yang telah dihasilka dengan Ayakan 80 mess

Kamis, 23 Juni 2011

Mesin penepung ( Hammer mill )

        Pada umumnya cara kerja mesin jenis ini adalah sama, bahan baku yang masuk bukan digiling atau di gerus melainkan di pikul dengan kecepatan tinggi didalam rumah hammer, kami sudah membuat sekitar 25 unit yang terpasang di Sumatera Jawa dan Kalimantan, serta modifikasi peningkatan kapasitas skitar 10 unit.



 Mesin ini ada 3 Type dengan ukuran yang berbeda yaitu :
1. Type H60 dengan diameter gilingan 60" ( inchi ) penggerak diesel Nisan RF10 ( 10 cylinder ).
dan 4 buah elektor motor 3 phase. motor sekrew bakan 3hp motor sekrew ampas 2hp sikat ayakan 1,5hp dan rotary valve 1hp.
Berat belum termasuk diesel penggerak sekitar 7 ton lebar 4 mtr panjang 5 mtr tinggi 8 mtr.
Untuk kapasitas tepung onggok 80mesh mencapai 1300 Kg/Jam.

2. Type H48 dengan diameter gilingan 48" ( inchi ) penggerak diesel RF8 ( 8 cylinder ).
dan 4 buah elektor motor 3 phase. motor sekrew bahan 3hp motor sekrew ampas 2hp motor sikat 1,5hp dan rotary valve 0,5hp.
Berat belum termasuk diesel penggerak sekitar 6 ton lebar 3 mtr panjang 4 mtr tinggi 8 mtr.
Untuk kapasitas tepung onggok 80mesh mencapai 900 Kg/Jam.


3. Type H35 dengan diameter gilingan 35" ( inchi ) penggerak mesin mitsubhisi fuso D16 ( 6 cylinder ).
dan 4 buah elektro motor 3 phase. motor sekrew bahan 2hp motor sekrew ampas 1,5hp motor sikat 1,5hp dan motor rotary valve 0,5hp.
Berat belim termasuk diesel penggerak sekitar 5 ton lebar 3 mtr panjang 4 mtr tinggi 7 mtr.
Untuk tepung onggok 80mess kapasitas mencapai 400 Kg/Jam.



Bahan dan mengerjakanya
Bahan terbuat dari besi PLAT, as sental dan VCN, kanal UNP besi SIKU dan Besi COR.
dapat dibuat di lokasi pabrik yang akan dipasang dan lama pengerjaan hingga operasi sekitar 2 sampai 3 bulan.

Jumat, 17 Juni 2011

Membuat tepung onggok (limbah padat tapioka)




Dalam pengolahan tepung tapioka ada yang namanya onggok yaitu limbah padat ( ampas ) singkong yang telah di ambil saripatinya.











Disini ampas tapioka berbentuk basah seperti bubur dan jumlahnya lebih banyak dari tapiokanya sendiri,











Untuk dapat di jadikan tepung, onggok ini harus dikeringkan dengan dijemur pada panas matahari normal sekitar 3 sampai 4 hari.







 Tepung onggok banyaksekali digunakan pada produksi obat antinyamuk bakar, namun onggok super dengan warna lebih putih dan bersih karna sebelum digiling singkongnya dikupas dahulu dapat digunakan sebagai bahan campuran makanan seperti krupuk, makanan kecil lainya dan paling banyak onggok jenis ini digunakan pada industri caos atau bumbu penyedap makanan bakso, miayam dll.








Nah ini adalah bentuk tepung onggok dengan kehalusan 80 mess












Mesin pembuat tepung onggok kapasitas hingga 1200Kg/Jam

Sabtu, 14 Mei 2011

Mengolah limbah batok kelapa

Batok kelapa adalah limbah dari kelapa yang telah
diolah dagingnya, namun ternyata masih banyak
sekali manfaat dan kegunaanya yaitu yang terbesar adalah untuk industri obat anti nyamuk bakar, produksi kayu lapis dan melamin, dempul kendaraan,
Arang dan Karbon Active, pencampur Palstik Box
elektronik dll.





Batok yg diolah bisa dari batok limbah pasar,
bisa juga batok dari limbah pembuat kopra atau
batok limbah dari industri makanan yang meng-
gunakan bahan kelapa seperti industri jenang atau
wingko dll








Sebelum batok digiling, batok kelapa harus dibersihka
terlebih dahulu dari kotoran dan sisa serabut agar
meringankan beban mesin penggiling sebab serat
sabut sulit untuk digiling dengan mesin ini hingga
menjadi tepung dan juga akan membuat hasil tepung
batoknya nanti kurang berkuwalitas.






Kalau batok limbah kopra harus dikecilkan dulu
dengan mesin Crusser ini agar mudah masuk melalui
sekruw mesin penepung namun kalau lumbah batok Pasar
atau natok limbah rumahan karena sudah berukuran kecil
tidak perlu di Crusser lagi.















Dan ini adalah hasi tepung yang telah siap dipasarkan atau
diolah kembali oleh pabrik pembuat bahan jadi seperti yang
sudah dijelaskan diatas.












Mesin pembuat tepung batok kapasitas hingga 500Kg / Jam

Jumat, 15 April 2011

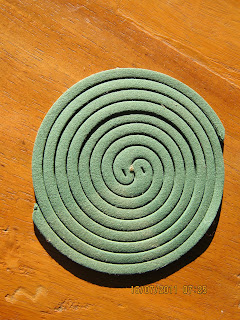

Membuat obat antinyamuk bakar

Nyamuk untuk mencari mangsanya ( menghisap darah ) dengan menggunakan radar yang ada pada sungutnya, oleh karna itu pada jaman dahulu manusia dalam menghindari gigitan nyamuk hanya menggunakan asap agar bau darah kita bisa terkelabui oleh bau asap tersebut namun tidak membunuh si nyamuk.


Namun sesuai perkembangan jaman mungkin si nyamuk sekarang sudah banyak menggunakan masker jadi tidak takut lagi hanya dengan di asapi, oleh karena itu Manusia juga tidak mau ketinggalan dengan nyamuk.
yang dulunya si nyamuk hanya di asapi dan tidak mati, sekarang asapnya dikasih racun dengan dosis rendah sehingga nyamuknya bisa mati.


Nah berikut adalah bahan baku obat anti nyamuk bakar yang kami ketahui dan sudah barang tentu kami tidak bisa memberikan dosisnya disini demi etika bisnis karena kami hanya berbagi cerita dari berbagai pengalaman yang kami ketahui pada waktu masih bekerja di pabrik yang memproduksi obat anti nyamuk bakar dan cair.

Bahan bakunya terdiri dari :

Bahan utama
1. Tepung Batok ( batok kelapa tua yang sudah digiling dengan kehalusan 80 mesh )
2. Tepung Kayu keras ( ampas gergajian dari kayu keras yang sudah digiling dengan kehalusan 80 mesh )
3. Tepung Onggok ( ampas tapioka kering yang sudah digiling dengan kehalusan 80 mesh )
4. Tepung Lengket ( kulit kayu medang yang sudah digiling dengan kehalusan 80 mesh )

Bahan kimia ( obat )
1. Esbiotri EBT bahan beracun (bahan aktive )
2. Parfum sebagai aroma
3. Potasium untuk mempertahankan nyala api
4. Malacit green zat pewarna
5. Sodium benzoad agar obat anti nyamuk tidak menjamur



Bahan2x tersebut di campurkan dengan dosis yang telah di tentukan lalu diaduk didalam molen hingga menjadi adonan pekat yang siap untuk di cetak.









mencetak obat anti nyamuk bakar bisa dengan cara manual dan dengan mesin moderen buatan Jepang dan Korea.
setelah dicetak obat antinyamuk bakar di tiriskan beberapa jam untuk mengurangi kadar air baru dimasukan kedalam oven hingga 7 jam.
obat anti nyamuk di packing tiap dus isi 5 pasang coil dan 1 karton berisi 60 dus siap untuk di pasarkan

Senin, 14 Maret 2011

Tips Hp terkena air

Banyak orang kebingungan ketika Hp yang disayanginya terkena air atau bahkan nyelem ke sungai, nah bagi yang demikian mungkin ini bisa menambah pengetahuan yang bisa menolong.

pertama - tama bila hp anda mandi yang anda harus lakukan adalah sesegera mungkin melepas batre hp tersebut, jangan sekali - kali mencoba untuk mengidupkan hp tersebut karena arus batre akan short (konslet kemana - mana) yang akibatnya hp matot (mati total).

kedua setelah sampai dirumah siapkan sikat gigi yang berbulu halus, tiner yang bagus, hair drayer (pengering rambut) dan obeng yang cocok dengan sekrup hp anda.

ketiga buka hp anda dengan obeng yang telah dipersiapkan dan mulai cuci dengan tiner menggunakan sikat gigi secara perlahan dan hati - hati. ingat mencucinya menggunakan tiner yang bagus dan cepat kering, jangan menggunakan minyak tanah, solar atau minyak goreng apalagi jelantah (minyak goreng bekas) nanti hp anda malah bau ikan asin he....he....he....maksudnya kalau tiner untuk menghilangkan air yang pada sebunyi di sela - sela Ic atau komponen lainya yang dapat menyebabkan konslet atau korosi. tapi kalau minyak tanah itu lama kering dan ada yang mengandung air, begitu juga minyak sayur tidak bisa kering malah berjamur.

keempat setelah benar2x bersih dari air coba hp anda keringkan dengan hayrdrayer atau dijemur, hati2x waktu menjemur hp jangan di tinggal bisa2x diambil orang dikira hp dibuang.



kalau anda ragu atau gak mau pusing dengan jurus ke dua sampai empat ya sudah..... yang penting jurus pertama harus anda sendiri yang melakukanya karna itu hal yang sangat mudah, mungkin anak TK juga bisa melakuran hal tersebut untuk selanjutnya bawa aja hp anda ke tukang service hp mudah2x han masih bisa tertolong.

Rabu, 16 Februari 2011

Membuat tepung tapioka

Tepung tapioka ada juga yang menyebutnaya dengan Aci dibanyumas disebut juga Kanji dll. bentuknya halus, lembut berwarna putih. tapis mungkin ada diantara kita yang kurang mengerti dari bahan apa sih dan bagaimana cara membuatnya......?
Nah sepengetahuan saya yang pernah ikut cara memprosesnya adalah sebagai berikut.


Pertama singkong dari kebun sesampai di pabrik tapioka dibuang ujung dan pangkalnya agar bagian yang keras tidak ikut terkena parut yang dapat mengakibatkan parut menjadi rusak.


Setelah itu ada singkong yang dikupas tetapi adajuga yang langsung masuk bak pencucian supaya bersih dari tanah.


Singkong yang sudah melewati proses pencucian masuk melalui tangga ejek gantung ke mesin parut untuk dijadikan bubur singkong sebelum diambil saripatinya.







Hasil singkong parutan selanjutnya dipompakan ke mesin ejek penyaring dengan dikucuri air secukupnya agar saripati singkong terpisah dari ampas organik, saripati singkong hasil saringan dialirkan dengan air menuju bak pengendapan sampai air diatasnya jernih baru air dibuang hingga tapioka basah terlihat seperti lumpur berwarna putih.


Setelah airnya kering tapioka basah dipindahkan ke lokasi penjemuran, tetapi untuk pabrik moderen dan memiliki modal besar pengeringan tapioka tidak dengan cara dijemur melainkan menggunakan oven. bila mengandalkan panas matahari yang cukup tapioka akan kering sekitar 4 sampai 5 jam.


Air bercampur saripati dan ampas singkong saling terpisah setelah melewati saringan ejek, dan ini adalah sisa buang (limbah) dari hasil pembuatan tepung tapoka yang lazim disebut onggok basah, kalau dibiarkan selama 24 jam akan bereaksi dan berbau tidak sedap.
dahulu limbah ini tidak dimanfaatkan karena banyak orang yang belum tau kegunaanya, sekarang bahkan banyah yang mengantri untuk mendapatkan nya diantaranya untuk pakan sapi dalam kondisi yang masih basah dan segar

Selasa, 25 Januari 2011

Istilah dalam ponsel

1.Pwron/Wddisx/Watchdog : Kondisi dimana Ccont berada status high, hanya dengan menggunakan switch atau dengan short ke ground berada pada status low
2.CCONTCSX : Chip select untuk CCONT. Digunakan ketika MAD mencoba mengakses CCONT melalui serial bus
3.PURX : Power Up Reset Signal dari CCONT. Ketika tegangan yang dikeluarkan CCONT stabil, line CCONT status high dan memberikan perintah ke MAD untuk running program (Masterreset)
4.CCONTINT : Interrupt dari CCONT ke MAD. Contohnya RTC, ketika sebuah charger terhubung power akan on.
5.CHARG_CTRL : Output ke charger, ketika menggunakan jenis charger three wires.
6.RFC : Referensi Frekwensi Clock. Merupakan jenis signal frekwensi tinggi yang digunakan untuk sirkuit digital di baseband. (13Mhz)
7.SLEEPCLK : 32Khz clock yang dihasilkan di CCONT RTC. Digunakan oleh MAD ketika ponsel dalam posisi sleep mode.
8.SYNTHPWR : Control line dari MAD ke CCONT. Melakukan proses on/off output regulator untuk RF
9.SLEEPX : Control line dari MAD ke CCONT. Mengkontrol sleepmode dengan melakukan proses on/off yang diperlukan sewaktu dalam normal/sleep mode.
10.VB : Voltage Battery
11.VCORE : Supply digital baseband untuk MAD, 1.7-1.9V
12.VBB : Supply digital baseband 2.8V
13.VCOBBA : Supply analog baseband 2.8V
14.VBATTIR : tegangan Battery untuk IRDA
15.VBATTRF : tegangan Battery untuk Power Amp
16.VBATTUI : tegangan Battery untuk supply LED
17.VREF : tegangan referensi 1.5V yang dihasilkan CCONT
18.VREF_RX : tegangan referensi untuk HAGAR yang dihasilkan oleh COBBA
19.VSYN_1 : tegangan supply untuk VCO
20.VSYN_2 : tegangan supply untuk digital dan analog sirkuit di HAGAR
21.VRX : Tegangan supply untuk HAGAR yang merupakan bagian dari RX
22.VTX : Tegangan supply untuk PA
23.VXO : Tegangan supply untuk VCTCXO dan HAGAR
24.VCP : Supply tegangan 4.9V untuk PLL di dalam HAGAR
25.V_IN : Charger input
26.VPP : tegangan supply untuk fast flashing 12V dengan FPS4
27.VIRDA : Regulator yang berfungsi menyalakan on/off buffer IRDA
28.RAM_BCK : Backup supply ke SRAM. Ketika ponsel mati, SRAM mendapatkan supply dari RTC Battery, sehingga data didalamnya tidak hilang
29.BATTIO : Signal yang digunakan untuk menginformasikan battery terpasang
30.AFC : Automatic Frekwensi Control berfungsi untuk mengkontrol signal analog 26Mhz yang dihasilkan VCTCXO untuk mendapatkan kestabilan tuning
31.COBBACLK : 13Mhz clock dari MAD ke COBBA- digunakan untuk synchronize antara COBBA dan MAD
32.HAGARRESET : Reset signal dari MAD ke HAGAR
33.DET : Detektor signal antara powerdetector dan HAGAR
34.SCLK : Clock untuk HAGAR serial programming (26Mhz)
35.SDATA : Data untuk HAGAR serial programming
36.SLE : Serial Latch Enable untuk HAGAR serial programming
37.RXI, RXQ : Signal RX baseband setelah diproses konversi
38.GSM_RX : EGSM RX signal antara RX/TX switch dan 1st EGSM SAW Filter
39.GSM_TX : EGSM TX signal antara dual coupler dan RX/TX switch
40.TXP : Transmitter power enable, digunakan untuk timing dari power loop, digunakan untuk mengkontrol PA melalui HAGAR
41.TXC : Transmitter power control signal. Untuk mengkontrol level dari PA dan bentuk sinyal burst yang dihasilkan
42.VPCTRL_G : Control line untuk Output PA
43.TXVDET : tegangan supply untuk sirkuit detektor power RF
44.TXBUF_G : tegangan supply untuk EGSM TX buffer
45.TXBUF_P : tegangan supply untuk PCN TX buffer
46.LNA_G : tegangan supply untuk EGSM LNA
47.LNA_P : tegangan supply untuk PCN LNA
48.LNAB_G : BIAS untuk kedua LNA
49.TXI_O, TXI_180 : Differensial untuk fasa TX signal IQ Modulator
50.TXQ_O, TXQ_180 : Differensial untuk quadratur TX signal
51.TXVGSM : Untuk seleksi mode TX GSM di PA dan RX/TX Switch
52.TXVPCN : Untuk seleksi mode TX PCN di PA dan RX/TX Switch
53.OUTM_G_TX : untuk penyeimbang EGSM TX signal dari HAGAR dan EGSM TX Balun
54.OUTP_P_TX : Untuk penyeimbang PCN TX Signal antara HAGAR dan PCN TX Balun
55.INM_GSM_RX : Penyeimbang EGSM RX Signal antara EGSM RX Balun dan RF Input HAGAR
56.INM_LO : Penyeimbang VCO Signal antara VCO Balun dan VCO input HAGAR
57.INP_PCN_RX : Penyeimbang PCN RX Signal antara PCN RX Balun dan RF input HAGAR
58.OSC_DIV/t Out : Referensi output pembagi (13 Mhz RF Clock)
59.OSC_IN : frekwensi referensi input dari oscilator
60.OUT_CP : Output PLL Charge Pump
61.PCS_RX : PCN RX Signal antara RX/TX switch dan Saw filter 1st PCN
62.PCS_TX : PCN TX Signal antara dual copler dan RX/TX Switch
63.MBUS : Bidirectional serial bus antara MAD dan aksesori yang terpasang – saat flashing, clock signal diterima melalui jalur ini
64.FBUS : Fast BUS. Terdiri dari FBUS_RX dan FBUS TX signal. Digunakan untuk IRDA dan komunikasi aksesori yang terpasang. Saat proses flashing, transfer data melalui jalur ini
65.FBUS_RX : Jalur penerimaan informasi ke MAD
66.FBUS_TX : Jalur pengiriman informasi dari MAD
67.XEAR : Audio output eksternal ketika menggunakan carkit atau handsfree
68.XMIC : Audio input ketika menggunakan carkit atau handsfree
69.MICN : Sisi negatif dari microphone
70.MICP : Sisi positif dari microphone
71.PD2 : Signal yang digunakan untuk “mute” di handsfree, di kontrol oleh MAD
72.Buzzerctl : kontrol buzzer
73.LCDCD : berfungsi untuk kontrol signal jika display menerima data atau informasi melalui serial bus
74.LCDEN : Signal chip enable ke display, memberikan informasi bahwa data yang terkirim melalui serial bus adalah untuk driver display
75.LCDRSTX : Reset signal dari MAD ke driver display
76.LIGHT : Signal dari MAD, berfungsi untuk menyalakan LED di keyboard light maupun LCD backlight
77.ROW : Jalur scan matrix keyboard
78.COL : Jalur scan matrix keyboard
79.CARDDET : Digunakan untuk mendeteksi saat melepas battery. Ketika battery terlepas, signal berubah pada posisi high sebelum power lost, memberikan waktu kepada MAD untuk mematikan sim card pada saat transfer simdata antara MAD dan CCONT
80.HEADDET : Untuk mendeteksi aksesoris apa yang terhubung ke system connector dengan mengukur tegangan pada XMIC. Terhubung ke A/D converter di CCONT, dan I/O pin dari MAD.
81.HOOKDET : Untuk mendeteksi ketika push button yang ada di handsfree
Ditekan
SGND : Jalur bias untuk microphone dan earpiece saat handsfree terhubung ke ponsel. Berfungsi untuk mengenali apabila yang terhubung adalah kabel data.

Senin, 17 Januari 2011

Tabel berat besi

BESI PLAT HITAM BESI WF

MILD STEEL PLATE WIDE FLANGE BEAM

Ukuran Berat Harga Ukuran Berat Harga
1,2 mm x 4' x 8' 28kg 100x50x5x7mmx12M 112kg
1,4 mm x 4' x 8' 33kg 125x60x6x8mmx12M 158,4kg
1,5 mm x 4' x 8' 35kg 148x100x6x9mmx12M 253,2kg
1,6 mm x 4' x 8' 37,5kg 150x75x5x7mmx12M 168kg
1,8 mm x 4' x 8' 42kg 175x90x5x8mmx12M 217,2kg
2 mm x 4' x 8' 46,7kg 198x99x4,5x7mmx12M 218,4kg
2,3 mm x 4' x 8' 54kg 200x100x5,5x8mmx12M 256kg
2,6 mm x 4' x 8' 61kg 248x124x5x8mmx12M 308kg
2,8 mm x 4' x 8' 65,5kg 250x125x6x9mmx12M 355,2kg
3 mm x 4' x 8' 70kg 298x149x6x8mm12M 384kg
3,2 mm x 4' x 8' 75kg 300x150x6,5x9mmx12M 440,4kg
4 mm x 4' x 8' 93,5kg 346x174x6x9mmx12M 497kg
4,5 mm x 4' x 8' 105kg 350x175x7x11mmx12M 595,2kg
5 mm x 4' x 8' 117kg 396x199x7x11mmx12M 679,2kg
6 mm x 4' x 8' 140kg 400x200x8x13mmx12M 792kg
8 mm x 4' x 8' 187kg 446x199x8x12mmx12M 794,4kg
9 mm x 4' x 8' 210kg 450x200x9x14mmx12M 912kg
10 mm x 4' x 8' 233,3kg 500x200x10x16mmx12M 1075kg
12 mm x 4' x 8' 280kg 588x300x12x20mmx12M 1812kg
15 mm x 4' x 8' 350kg 600x200x11x17mmx12M 1272kg
16 mm x 4' x 8' 373kg 700x300x13x24mmx12M 2220kg
19 mm x 4' x 8' 443kg 800x300x14x26mmx12M 2916kg
22 mm x 4' x 8' 513kg 900x300x16x28mmx12M 2916kg
25 mm x 4' x 8' 583kg
28 mm x 4' x 8' 653,5kg BESI H BEAM
30 mm x 4' x 8' 700kg
32 mm x 4' x 8' 747kg Ukuran Berat Harga
38 mm x 4' x 8' 887kg 100x100x6x8mmx12M 206kg
45 mm x 4' x 8' 1050kg 125x125x6,5x9mmx12M 286kg
50 mm x 4' x 8' 1167kg 150x150x7x10mmx12M 378kg
65 mm x 4' x 8' 1517kg 175x175x7,5x11mmx12M 482,4kg
75 mm x 4' x 8' 1750kg 200x200x8x12mmx12M 599kg
100 mm x 4' x 8' 2333kg 250x250x9x14mmx12M 869kg
300x300x10x15mmx12M 1128kg
350x350x12x19mmx12M 1644kg
400x400x13x21mmx12M 2064kg

BESI KANAL U BESI KANAL C

U CHANNEL LIP CHANNEL

Ukuran Berat Harga Ukuran Berat Harga
50X38X5X6M 31kg 60X30X10X1,6X6M 9,80kg
65x42x5,5x6M 42kg 60x30x10x2,3x6M 13,90kg
80x45x6x6M 49kg 70x30x10x1,2x6M 8kg
100x50x6x6M 56,2kg 70x30x10x1,6x6M 10,5kg
120x55x6x6M 75kg 75x35x15x1,6x6M 12,5kg
125x65x6x6M 81kg 75x35x15x2,3x6M 17,4kg
140x60x7x6M 96kg 75x45x15x1,6x6M 14kg
150x75x7.5x6M 112kg 75x45x15x2x6M 17,6kg
152x76x6,4x12M 214,56kg 75x45x15x2,3x6M 19kg
160x65x7,5x12M 231kg 75x50x15x2,3x6M 19kg
178x76x6,6x12M 250,08kg 100x50x20x1,8x6M 19,32kg
180x70x8x12M 271kg 100x50x20x2x6M 21,40kg
180x75x7,5x12M 256kg 100x50x20x2,3x6M 24,40kg
200x75x7,1x12M 310kg 100x50x20x2,8x6M 29,22kg
200x80x7,5x12M 296kg 100x50x20x3x6M 31kg
203x76x7,1x12M 285,84kg 100x50x20x3,2x6M 33kg
220x80x9x12M 371kg 125x50x20x2x6M 23,7kg
240x85x9,5x12M 410kg 125x50x20x2,3x6M 27,1kg
250x90x9x12M 416kg 125x50x20x2,8x6M 32,52kg
254x89x9.1x12M 428,88kg 125x50x20x3x6M 34,68kg
260x90x10x12M 456kg 125x50x20x3,2x6M 37kg
280x95x10x12M 500kg 150x50x20x2,3x6M 29.76kg
300x90x9x12M 458kg 150x50x20x2,8x6M 35,82kg
300x100x10x12M 556kg 150x50x20x3x6M 38kg
305x102x10,2x12M 554,16kg 150x50x20x3,2x6M 40,56kg
320x100x10x12M 714kg 150x65x20x2x6M 28,92kg
400x110x14x12M 862kg 150x65x20x2,3x6M 33kg
150x65x3x6M 42,42kg
150x65x3,2x6M 45,1kg
200x75x20x2x6M 35,52kg
200x75x20x2,3x6M 40,62kg
200x75x20x3x6M 52,14kg
200x75x20x3,2x6M 55,62kg

BESI SIKU BESI BETON

MILD STEEL ROUND BAR

Ukuran Berat Harga Ukuran Berat Harga
25X25X3mmx6M 6,72kg 6mm x 12M 2,6kg
30x30x3mmx6M 8,16kg 8mm x 12M 4,74kg
40x40x3mmx6M 11kg 10mm x 12M 7,4kg
40x40x4mmx6M 14,3kg 12mm x 12M 10,7kg
50x50x4mmx6M 18,5kg 16mm x 12M 19kg
50x50x5mmx6M 22,6kg 19mm x 1`2M 26,8kg
60x60x5mmx6m 27,3kg 22mm x 12M 35,8kg
60x60x6mmx6M 32,52kg 25mm x 12M 46,2kg
65x65x6mmx6M 35,46kg
70x70x6mmx6M 38,28kg
70x70x7mmx6M 44,28kg
75x75x6mmx6M 41,22kg
75x75x7mmx6M 47,64kg
75x75x8mmx6M 54,18kg
75x75x9mmx6M 59,8kg
80x80x8mmx6M 57,96kg
90x90x7mmx6M 57,54kg BESI PLAT BORDES
90x90x8mmx6M 73,2kg
90x90x10mmx6M 79,8kg Ukuran Berat Harga
100x100x8mmx6M 73,2kg 2,3mm x 4' x 8' 59kg
100x100x10mmx6M 90,6kg 3mm x 4' x 8' 75kg
120x120x11mmx6M 119,4kg 3,2mm x 4' x 8' 79,6kg
120x120x12mmx6M 130kg 4mm x 4' x 8' 98,5kg
125x125x12mmx6M 140kg 4,5mm x 4' x 8' 110kg
130x130x9mmx6M 107,1kg 5mm x 4' x 8' 122kg
130x130x12mmx6M 140,1kg 6mm x 4' x 8' 145kg
150x150x12mmx6M 164kg 8mm x 4' x 8' 192kg
150x150x15mmx6M 202kg 9mm x 4' x 8' 215kg
200x200x15mmx6M 272kg
200x200x20mmx6M 358kg
200x200x25mmx6M 442kg
250x250x25mmx6M 562kg


ASSENTAAL PIPA HITAM / PUTIH (MEDIUM)

SHAFTING BAR BS. 1387/67

Ukuran Berat Harga Ukuran Berat Harga
1/4" X 6M 1,5kg 1/2"xd21,4xt2,6mmx6M 7,32kg
5/16" x 6M 3kg 3/4"xd26,9xt2,6mmx6M 9,48kg
3/8" x 6M 3,5kg 1"xd33,8xt3,2mmx6M 14,64kg
1/2" x 6M 6kg 1 1/4"xd42,4xt3,2mmx6M 18,84kg
5/8" x 6M 9,5kg 1 1/2"xd48,3xt3,2mmx6M 21,72kg
3/4" x 6M 13,7kg 2"xd60,3xt3,6mmx6M 30,54kg
7/8" x 6M 18,63kg 2 1/2"xd76xt3,6mmx6M 39,12kg
1" x 6M 24,3kg 3"xd88,8xt4mmx6M 50,82kg
1 1/4" x 6M 40kg 4"xd114,1x4,5mmx6M 72,6kg
1 3/8" x 6M 46kg 5"xd139,7xt4,8mmx6M 97,2kg
1 1/2" x 6M 56,3kg 6"xd165,1xt4,8mmx6M 115.2kg
1 3/4" x 6M 76kg
2" x 6M 96kg
2 1/4" x 6M 125kg PIPA HITAM / PUTIH (LIGHT)
2 1/2" x 6M 153kg
3" x 6M 222kg BS. 1387/67
3 1/2" x 6M 305kg
4" x 6M 397kg Ukuran Berat Harga
5" x 6M 635kg 1/2"Xd21,2xt2mmx6M 5,7kg
6" x 6M 889kg 3/4"xd26,6xt2,3mmx6M 8,4kg
1"xd33,4xt2,6mmx6M 12,06kg
1 1/4"xd42,1xt2,6mmx6M 15,42kg
1 1/2"xd48xt2,9mmx6M 19,59kg
2"xd59,9xt2,9mmx6M 24,66kg
2 1/2"xd75,6x3,2mmx6M 34,8kg
3"xd88,3xt3,2mmx6M 40,92kg
4"xd113,4xt3,6mmx6M 59,28kg


BESI PLAT STRIP

FLAT BAR

Ukuran Berat Harga
3 x 19mm x 6M 2,68kg
3 x 25mm x 6M 3,54kg
3 x 30mm x 6M 4,21kg
4 x 19mm x 6M 3,56kg
4 x 25mm x 6M 4,68kg
4 x 30mm x 6M 5,61kg
4 x 32mm x 6M 6kg
4 x 38mm x 6M 7,15kg
4 x 50mm x 6M 9,4kg
5 x 19mm x6M 4,5kg
5 x 25mm x 6M 5,89kg
5 x 30mm x 6M 7,06kg
5 x 32mm x 6M 7,53kg
5 x 38mm x 6M 8,96KG
5 50mm X 6M 11,77KG
6 X 19mm X 6M 5,37KG
6 X 25mm X 6M 7,1kg
6 x 32mm x 6M 9,05kg
6 x 38mm x 6M 10,80kg
6 x 50mm x 6M 14,15kg
6 x 65mm x 6M 18,37kg
6 x 75mm x 6M 21,20kg
6 x 100mm x 6M 28,26kg
6 x 125mm x 6M 35,5kg
6 x 150mm x 6M 42,4kg
9 x 25mm x 6M 10,6kg
9 x 38mm x 6M 16,11kg
9 x 50mm x 6M 21,20kg
9 x 65mm x 6M 27,55kg
9 x 75mm x 6M 31,8kg
9 x 100mm x 6M 42,4kg
12 x 38mm x 6M 21,48kg
12 x 50mm x 6M 28,26kg
12 x 65mm x 6M 35,5kg
12 x 75mm x 6M 42,4kg
12 x 100mm x 6M 56,62kg
16 x 32mm x 6M 24,12kg
16 x 38mm x 6M 28,65kg
16 x 50mm x 6M 37,8kg
16 x 65mm x 6M 49kg
16 x 75mm x 6M 56,6kg
16 x 100mm x 6M 75,5kg
